Kiinnitysmäärän ja tyyppien analyysi sähköajoneuvojen rungossa

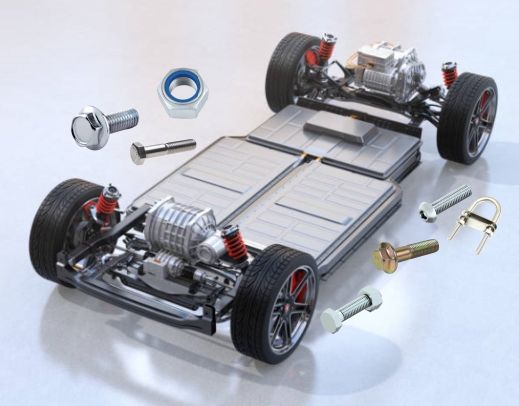

Tyypillinen sähköajoneuvo (EV) -runko vaatii 300–500 kiinnitystä , ajoneuvotyypistä (esim. Kompakti sedan vs. keskikokoinen maastoauto) ja suunnittelun monimutkaisuus. Alla on yksityiskohtainen erittely avainkomponenteista ja niiden kiinnitystyypistä/määristä-

1. Alakehyksen ja kehon välinen yhteys

Määrä - 80–120 kiinnittimet
Ensisijainen tyyppi -
- Korkean lujuuden laipan pultit (ISO 4162) - M10-M14, luokka 10.9, jäykille alakehyksen kehon yhteyksille (esim. Tesla-malli 3 käyttää 92 pulttia).
- Itselukkepähkinät (DIN 985) - Pariksi laipan pulttien kanssa tärinän löystymisen estämiseksi.
- Rakenteelliset niitit (EN 15048) - Alumiini kevyet yhteydet (~ 15% kokonaismäärästä).

2. jousitusjärjestelmä

Määrä : 120–180 kiinnittimet
Kriittiset komponentit :
- Hallintavarsi-nivelet : M12 - M16 -pultit (ISO 4017 -luokka 10,9), ~ 30–40 suspensiopuoli kohti.
- Iskunvaimentimet : M10 LÄHETTÄVÄT LOISEN LOOSENINEN PALTA (DIN 6798), 4 iskua kohti.
- Stabilisaattoripalkin holkit : M8 Ruostumattomasta teräksestä valmistettu pultit (A2-70), korroosionkestävä pinnoite.

3. Akkukehyksen ja rungon kiinnitys

Määrä : 60–100 kiinnittimet
Tyypit :
- Akkupultit (ISO 7380) : M10-M12 Titanium seos tai sinkkipinnoitettu teräs, vetolujuus ≥1 000 MPa (esim. BYD-terän akku käyttää 78 pulttia).
- Nylon-asunnon lukkomutterit (JIS B 1181) : Estä tärinän aiheuttama siirtymä.

4. Jarrujärjestelmä

Määrä : 40–60 kiinnittimet
Avainsovellukset :
- CAKERPER -kiinnityspultit (ASME B18.2.3.9m) : M8 - M10, luokka 12,9, 4 paksuus.
- Jarruroottorin sijaintitapit (DIN 7) : Tarkkuustoleranssi (± 0,02 mm) epätasaisen kulumisen estämiseksi.

5. Aja moottori- ja pelkistimen kokoonpano

Määrä : 50–80 kiinnittimet
Ydinkuoret :
- Moottorin laipan pultit (ISO 4014) : M12-M14, aste 10.9, Dacromet-pinnoite (lämpökestävä ≥300 ° C).
- Pelkistimen kotelon pultit (DIN 6914) : M10 - M12, Preload -vääntömomentin toleranssi ± 3%.

6. Apukomponentit (putkisto/johdotus)

Määrä : 30–50 kiinnittimet
Tyypit :
- U-BOLT (GB/T 880) : Kiinnitä korkeajännitteiset johdotus- ja jäähdytyslinjat.
- Muovileikkeet : Nopea kokoonpano ei-rakenteellisille osille (~ 20% kokonaismäärästä).

Komponentti	Kiinnitysmäärä	Ydinstandardit	Materiaali-/prosessivaatimukset
Alarunko-kehys	80–120	ISO 4162, DIN 985	Aste 10.9 Teräs, Dacromet -pinnoite
Keskeyttäminen	120–180	ISO 4017, DIN 6798	A2-70 Ruostumaton teräs, suolakehitys ≥720H
Akkukehys	60–100	ISO 7380, JIS B 1181	Titaani/sinkkipinnoitettu teräs, vetolujuus ≥1 000 MPa
Jarrujärjestelmä	40–60	ASME B18.2.3.9M, DIN 7	Luokka 12.9 Teräs, fosfatointi
Ajaa moottori	50–80	ISO 4014, DIN 6914	Korkean lämpötilan Dacromet, vääntömomentti ± 3%
Apukomponentit	30–50	GB/T 880, muovileikkeet	304 Ruostumaton teräs/PA66 Engineering muovi
