Automotiven toimitusketjun oivallukset: Kiinnitysvalintaopas EV: n rungon ja rungon kanssa

Tässä artikkelissa keskitytään EVS: n kehon ja rungon kriittisiin kiinnikkeisiin, jotka tarjoavat perusteellisen analyysin heidän omaisuusparametreistaan ja tarjoamalla erityisiä valintaohjeita auttaakseen insinöörejä rakentamaan turvallisempia ja luotettavampia EV: itä.

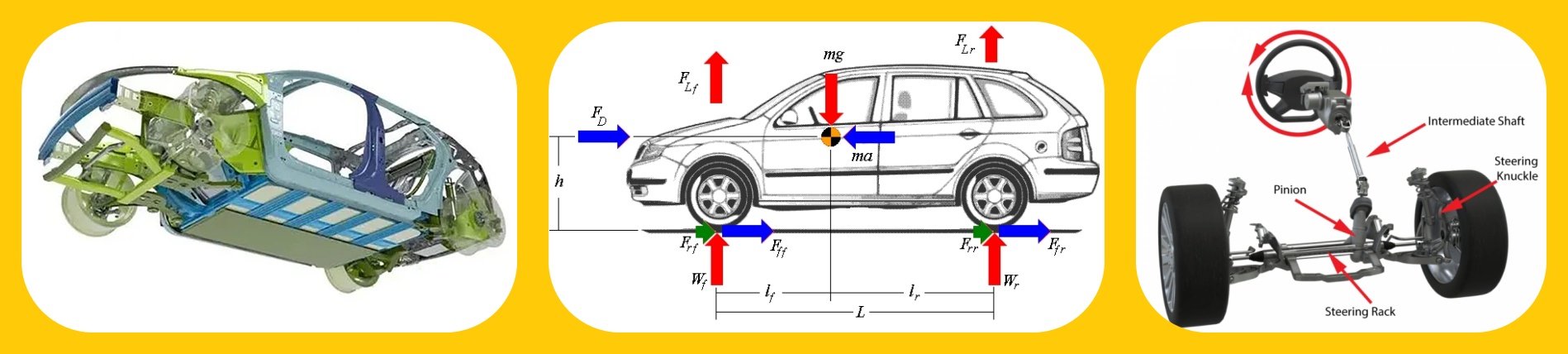

Kiinnikkeiden funktionaalinen analyysi avainalueilla

Akkupaketin kiinnityskiinnikkeet: Kun EV: n ydinkomponentti, akku on kiinnitettävä turvallisesti ja luotettavasti kestämään värähtelyjä, iskuja ja mahdollisia törmäyksiä ajoneuvon käytön aikana. Kiinnittimillä on oltava suuri lujuus, väsymyskestävyys ja erinomainen korroosiosuojaus varmistaakseen akun turvallisuuden kaikissa käyttöolosuhteissa.

Moottori-/e-drive-järjestelmän kiinnityskiinnikkeet: Moottori- ja e-drive-järjestelmä ovat ajoneuvon virtalähde, ja niiden kiinnityskiinnikkeiden on kestävä moottorin käytön aikana syntyneet vääntömomentin ja värähtelyn varmistaen vakaan tehon ulostulon. Suuri lujuus ja löystymisen vastus ovat kriittisiä vaatimuksia näille kiinnikkeille.

Jousitusliitäntäkiinnittimet: Jousitusjärjestelmä vaikuttaa suoraan ajoneuvon käsittelyyn ja ajo -mukavuuteen, ja sen kytkentäkiinnikkeiden on kestävä monimutkaisia dynaamisia kuormia, mukaan lukien jännitys, puristus, leikkaus ja taivutus. Suuri väsymyslujuus ja luotettava lukitussuorituskyky ovat välttämättömiä.

Ohjausmekanismin kiinnityskiinnikkeet: Ohjausjärjestelmän luotettavuus liittyy suoraan ajoturvallisuuteen, ja sen kiinnityskiinnikkeiden on varmistettava ohjausmekanismin tarkka paikannus ja turvallinen yhteys, kestävä vääntömomentti ja vaikutukset ohjausoperaatioiden aikana. Korkea lujuus ja löystymisen vastus ovat perustavanlaatuisia vaatimuksia.

Jarrujärjestelmän yhteyskiinnikkeet: Jarrujärjestelmä on ajoneuvon kriittinen turvatakuu, ja sen liitäntäkiinnittimet ovat valtavat jarrutusvoimat ajoneuvon hidastumisen aikana. Niillä on oltava erittäin suuri lujuus ja luotettavuus jarrujen vajaatoiminnan estämiseksi kiinnittimen toimintahäiriön vuoksi.

Kehon rakenteelliset komponentit Liitäntäkiinnikkeet: Kehon rakenteellisten komponenttien liitäntälujuus vaikuttaa suoraan ajoneuvon yleiseen jäykkyyteen ja kaatumisturvallisuuteen. Liitäntäpisteiden erilaisista stressiominaisuuksista riippuen kiinnittimet, joilla on asianmukainen lujuus ja liitosmenetelmät, kuten korkea luja pultteja, itsehallintoruuvit ja niittien, on valittava.

Erityiset kiinnittimen valintaohjeet keskeisille EV -järjestelmille

Akkupakkauksen kiinnitys: On suositeltavaa käyttää korkean lujuuden seosteräksen pultteja (luokka 10,9 tai korkeampi) Dacromet- tai sinkki-nickel-seospinnoitteella yhdistettynä korkean luotettavuuden lukitusmuttereihin tai pultteihin, joissa on loosoivia pinnoitteita, varmistaaksesi, että akku ei irrota ajoneuvon törmäyksen sattuessa.

Moottori-/e-drive-järjestelmän asennus: Valitse korkea luja seosteräksen pultit (luokka 10,9 tai korkeampi) ja toteuta tehokkaita anti-loosing-mittauksia (kuten mutterit tai kierteisen lukitusliiman lukitusliimat) kestämään moottorin käytön aikana syntyneet vääntömomentin ja värähtelyn.

Jousitusliitännät: Käytä voimakkaan voimakkuuden seosteräksen pultteja (aste 10.9 tai korkeampi) yhdistettynä itselukisien muttereihin tai lukitusaluslevyihin varmistaaksesi liitännät monimutkaisten dynaamisten kuormitusten alla.

Jarrujärjestelmän liitännät: Valitse korkea-luvun seosteräspultit (luokka 12,9) korkealaatuisella korroosionvastaisella hoidolla varmistaaksesi, että ne kestävät valtavia jarruvoimia ja turvallisuusturvallisuus.

Keskeiset ominaisuudet
Vahvuusaste:

Määritelmä: Ilmaisee pulttien/nastojen vetolujuudet (esim. 8,8, 10,9, 12,9). Esimerkki: 8.8 -luokassa on r m ≥ 800 MPa ja r e l ≥ 640 MPa.
Valinta: Korkean stressialueet (jousitus, jarrut, akku): Käytä korkeita luokkia (≥10,9). Yleinen rakenne: Valitse todellisen stressin perusteella (esim. 8.8).

Materiaali:

Yleiset tyypit: hiiliteräs, seosteräs, ruostumaton teräs (304, 316).
Valinta: Korkea lujuus: kevytterällinen lämpökäsittelyllä. Korroosionkestävyys (alusta, paljaat): ruostumattomasta teräksestä tai käsitelty hiiliteräs. Kevyt: Harkitse kevyitä, erittäin lujaa seoksia, jos lujuus sallii.

Pintakäsittely:

Yleiset hoidot: sinkkipinnoitus, kuumin galvanointi, dakromet, fosfatiivinen, musta oksidi.
Valinta: Yleinen ruosteen ehkäisy (sisätiloissa): sinkkipinnoitus. Suurempi ruosteen ehkäisy (ulkona, kostea): Hot-DIP-galvanointi tai Dacromet (tyypillisesti> 500h suolasuihku). Vakava korroosio (rannikko, kemikaali): ruostumaton teräs tai erikoiskäsittelyt. Kitka: Harkitse hoidon vaikutuksia kitkakerroin.

Looseningin vastainen suorituskyky:

Yleiset menetelmät: jousen aluslevyt, mutterit (nylon insertti, kaikki-metalli), lukituslevyt, langan lukitusliimat.
Valinta: Yleinen tärinä: Kevään aluslevyt. Keskikokoinen/korkea värähtely (moottorin kiinnitys, jousitus): Lukitus mutterit tai kierre-lukitusliimat. Lukitusmomentti tulisi täyttää standardit. Erikoistuimet: Mekaaniset lukitusaluslevyt.
Tiedot: Katso mutterien lukitustoimittajan tärinätestitiedot.

Mitat ja tekniset tiedot:

Määritelmä: Langan halkaisija, sävelkorkeus, pituus, pään muoto jne.
Valinta: sovittaa asennustilaa ja kuormitustarpeita. Varmista oikeaneen kihlo.
Standardit: Asiaankuuluvat kansalliset tai teollisuusstandardit.

Esikuorma:

Määritelmä: kiristämisen aikana käytetty aksiaalinen voima, ratkaisevan tärkeä nivelten luotettavuudelle.
Valinta: Laske ja käytä asianmukaista esiopetusta yhteyden tärkeyden, kuorman ja kiinnityslujuuden perusteella. Käytä vääntömomenttiavaimia ohjaukseen.
Viite: Suunnittelukäsikirjat ja laskentastandardit.

Automaattisen kiinnittimen toimitusketjun kriittinä C-osat pallopinten tehokas hallinta on välttämätöntä toimitusketjun kokonaistehokkuuden optimoimiseksi. Ymmärrämme, että ostajien ja insinöörien haasteet kohtaavat vakaan tarjonnan, kustannusten vähentämisen ja laadun parantamisen. Yhteistyössä kanssamme voit:

Virtaviivaista hankinta: Tarjoamme yhden luukun ratkaisuja, vähentämällä toimittajien numeroita ja hallintokustannuksia.
Optimoi varastonhallinta: Tarjoamme VMI: tä (myyjän hallinnoitua varastoa) ja JIT (Just-Time) toimituspalveluita, varmistamalla oikea-aikaista toimitusta ja vähentämällä varastonrakennusta.
Paranna laadunvalvontaa: Meillä on IATF 16949 -sertifioitu tuotantojärjestelmä, joka varmistaa, että tuotteen laatu täyttää korkeimmat standardit.
Rakenna pitkäaikaisia kumppanuuksia: Olemme sitoutuneet perustamaan pitkäaikaisia, vakaita kumppanuuksia asiakkaidemme kanssa, vastaamaan yhdessä toimitusketjun haasteisiin ja saavuttamaan keskinäiset edut.
