Nykyaikaisten ajoneuvojen monimutkaisessa suunnittelussa ja valmistuksessa, kun taas huomio keskittyy usein tärkeimpiin komponentteihin, lukemattomien pienempien osien luotettavuus ja suorituskyky ovat yhtä kriittisiä. Tarkkuuskiinnittimet, usein näkymättömät, ovat turvallisuuden, kestävyyden ja tehokkaan kokoonpanon linkinniä.

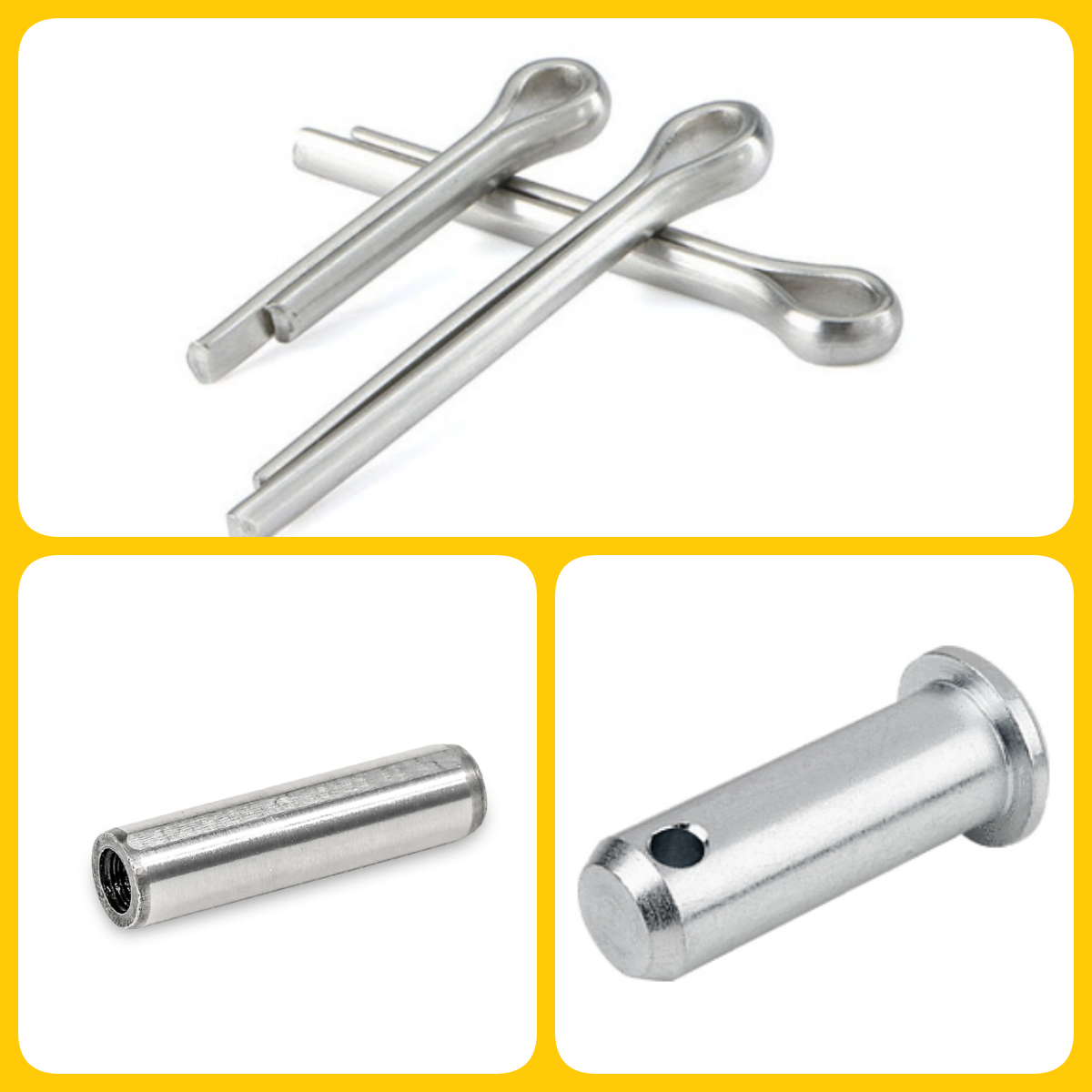

Zhejiang Zhongrui Auto Partsissa olemme erikoistuneet tarjoamaan korkealaatuisia, standardisoituja kiinnitysratkaisuja, joihin globaali autoteollisuus luottaa. Tänään tutkimme kolmea perustavanlaatuista nastatyyppiä - rinnakkaisnit, joissa on sisäinen säie, Clevis -nastat pään ja jaetut nastat - korostaen niiden erityisiä rooleja, keskeisiä etuja ja kansainvälisten standardien, kuten GB/T, DIN, ISO ja JIS, merkitystä saumattoman autoteollisuuden integraatiolle.

Näiden elintärkeiden komponenttien ymmärtäminen on avain autoinsinööreille, suunnittelijoille, hankintaasiantuntijoille ja huippuosaamiseen pyrkiville valmistusammattilaisille.

1. Rinnakkaiset nastat, joissa on sisäinen langa: tarkkuuden kohdistus helpon ylläpidon kanssa

Tarkkuus on ensiarvoisen tärkeää monissa autojen alakokouksissa, etenkin jos komponenttien on oltava tarkasti toisiinsa nähden. Rinnakkaiset nastat, joissa on sisäinen lanka, on suunniteltu erityisesti tätä tarkoitusta varten, mikä tarjoaa tarkan kohdistuksen ja turvallisen häiriö sopivuuden.

Mitä ne ovat: näissä kiinteissä lieriömäisissä nastaissa on erittäin ohjattava halkaisija tiukasti sopivaan tarkkuusporatuihin reikiin. Avain erottava ominaisuus on toisessa päässä oleva sisäinen lanka, joka on suunniteltu hyväksymään vetäjäruuvi.

Miksi heillä on merkitystä autoteollisuudessa:

Tarkka paikannus: Kriittinen pariutumisosien toiminnallisuudelle. Esimerkiksi voimanlähteissä vaihteiden ja akselien tarkka kohdistaminen on välttämätöntä sileän tehonsiirtoon ja ennenaikaisen kulumisen estämiseen.
Turvallinen häiriö sopi: tarjoaa voimakkaan nivelen, joka pystyy kestämään värähtelyä ja leikkausvoimia, jotka ovat ominaisia ajoneuvoon.
Virtaviivainen huolto: Sisäinen säie on merkittävä etu. Kun komponentit tarvitsevat purkamista huoltoa tai korjausta varten, vetäjäruuvi voidaan työntää kierteeseen, jolloin tapin puretaan vahingoittamatta ympäröivää materiaalia tai itse tapia. Tämä vähentää seisokkeja ja yksinkertaistaa monimutkaisia kokoonpano-/purkamisprosesseja valmistus- ja palveluympäristöissä.

Autoteollisuussovellusten tärkeimmät edut:

Taattu tarkkuus: Valmistettu tiukkoihin toleransseihin (esim. Din 7979: n tai ISO 8735: n mukaan), varmistaen luotettavan ja toistettavan kohdistuksen.
Helpottaa purkamista: Sisäinen lanka yksinkertaistaa dramaattisesti uuttoa verrattuna kiinteisiin nastaihin, minimoimalla potentiaaliset vauriot.
Kestävä suorituskyky: Tyypillisesti kovetetusta teräksestä, joka tarjoaa suuren leikkauslujuuden ja kulumiskestävyyden.
Monipuoliset materiaalit: Soveltuu yhdistämään komponentteja, jotka on valmistettu yleisistä automateriaaleista, kuten teräksestä, alumiiniseoksista ja tietyistä komposiiteista.

Ihanteelliset autoteollisuuden sovellukset:

Lähetyskokoonpanot: Akselien, laakerien ja kotelokomponenttien löytäminen.
Moottorin lohkon kohdistus: Sylinterin päät tai jakotukit.
Valmistusvalaisimet: Hitsaus- tai koneistusprosessien tarkan asennuksen varmistaminen.
Die & Moldin kohdistus: Tarkkuuden ylläpitäminen leimaamisessa tai ruiskutuslaitteissa.

Standardointi ja vaihdettavuus: Nämä nastat määritetään eri standardeilla: GB/T 120.2-2000, ISO 8735: 1997, DIN 7979, JIS B 1359, DIN EN 28735: 1992, ISO 8733: 1997, KS B 1309: 2000. Vastaavuus, joka on havaittu standardeissa, kuten GB/T 120,2 ja ISO 8735, on ratkaisevan tärkeä. Vaikka mittatiedot ja materiaalit saattavat vaihdella hiukan kaikissa luetelluissa standardeissa, tarkkuuden rinnakkaisnittimen ydinkonsepti, jossa on sisäinen langan uuttaminen, on johdonmukainen. Näiden standardien ymmärtäminen auttaa autovalmistajia hankkimaan vastaavia, korkealaatuisia nastat useilta globaaleilta toimittajilta, varmistaen luotettavan suorituskyvyn riippumatta erityisestä valmistus alkuperästä (edellyttäen, että materiaaliluokka- ja toleranssiluokka täyttää hakemusvaatimuksen).

14. Clevis -nastat, joissa on pää: kääntymisen ja kytkentä autojen järjestelmissä

Monet autojärjestelmät luottavat komponentteihin, jotka kääntyvät tai artikuloivat, ohjausyhteydet polkimen kokoonpanoihin. Clevis -nastat, joissa on pään, ovat perustana kiinnittimiä näiden tärkeiden saranan pisteiden luomiseksi.

Mitä ne ovat: Clevis-nastat ovat kiertämättömiä lieriömäisiä nastat, joiden pää on toisessa päässä ja yksi tai useampi reikä toisessa, suunniteltu asetettavaksi Clevisin läpi (U-muotoinen asennus reikillä päissä) ja kiinnitetty, tyypillisesti jaetulla nastalla tai cotter-nastalla. Pää tarjoaa laakerin pinnan ja estää tapilla kulkemasta kokonaan kokoonpanon läpi.

Miksi heillä on merkitystä autoteollisuudessa:

Luotettavia kääntöpisteitä: Ne luovat turvallisen, matalan kitkan akselin komponenttien väliselle pyörimisliikkeelle.
Kulmavirheiden mukauttaminen: Suunnittelu mahdollistaa luonnostaan jonkin verran kulman liikkeen, välttämättömiä yhteyksissä, jotka liikkuvat kaarien läpi tai kokevat lievän väärinkäytön toiminnan aikana.
Kuormituslaakeri: Ensisijaisesti suunniteltu käsittelemään leikkausvoimia (voimat kohtisuorassa tapin akseliin nähden).
Yksinkertainen kokoonpano/purkaminen: Päällinen suunnittelu- ja kiinnitysmenetelmä (Split PIN) helpottaa suhteellisen nopeaa asennusta ja poistamista huoltoa tai säätämistä varten.

Autoteollisuussovellusten tärkeimmät edut:

Vahva kytkentä: Tarjoaa vahvan yhteyden kääntyvään komponentteihin dynaamisten kuormitusjärjestelmissä.
Korroosionsuojausvaihtoehdot: Saatavana materiaaleina, kuten ruostumattomasta teräksestä tai viimeistelyillä, kuten sinkkipinnoitus tai dakromet, ratkaisevan tärkeätä ympäristön hajoamisen (kosteus, suola, kemikaalit) kestämiseksi, elinkaaren pidentämiseksi ja luotettavuuden varmistamiseksi.
Standardoitu muotoilu: Määritetään standardien, kuten DIN 1444, ISO 2341, GB/T 882, SAE J512, JIS B 2801, ASME B18.8.2M, varmistaen ulottuvuuden johdonmukaisuuden ja yhteensopivuuden standardien varusteiden kanssa.
HELPUSTUS: Päällinen suunnittelu ja yhteiset turvallisuusmenetelmät mahdollistavat suoraviivaisen tarkastuksen, voitelun tai vaihdon.

Ihanteelliset autoteollisuuden sovellukset:

Ohjausjärjestelmät: Solmutanko päät, ohjausvarret.
Jarrujärjestelmät: Polkimen sidokset, tietyt paksuuskaivot (tarkista kuormitusluokitukset).
Jousitusyhteydet: erilaisten aseiden ja sauvojen kytkeminen (tarkista kuormitusluokitukset).
Käyttömekanismit: oven salvat, huppu/runko -julkaisut, kaasuyhteydet.
Polkimen laatikot: Jarru-, kytkin- ja kiihdytinpoljin kääntö.
Istuimen mekanismit: säätimet ja saranat.

Standardointi ja vaihdettavuus: Clevis-nastat on määritelty lukuisissa standardeissa, mukaan lukien GB/T 882-2008, ISO 2341: 1986, DIN 1444, SAE J512, JIS B 2801, ASME B18.8,2M. Vaikka ISO 2341: tä pidetään usein suorana kansainvälisenä vastineena DIN 1444: lle ja GB/T 882: lle (muoto B), materiaaliluokkien vaihtelut (esim. SAE vs. ISO -ominaisuusluokat), toleranssit (tuotteet A/B), ja standardien välillä on erityisiä mittoja. Näiden standardien ymmärtäminen antaa kuitenkin autovalmistajille mahdollisuuden valita nastat, jotka täyttävät tarvittavat leikkauslujuuden ja ulottuvuuden vaatimukset, helpottaen hankintajoustavuutta globaalilta toimittajalta varmistaen samalla suorituskyvyn kytkentäsovelluksissa.

3. jaetut nastat (Cotter -nastat): Yksinkertainen, luotettava lukitus löysäämistä vastaan

Clevis -nastajen, linnapähkinöiden tai urapähkinöiden kanssa käytetään usein yhdessä jaetut nastat (yleisesti nimeltään Cotter -nastat Pohjois -Amerikassa) ovat perustiedot, mutta poikkeuksellisen tehokas mekaaninen lukituslaite.

Mitä ne ovat: jaetut nastat ovat osittaisia metallitappeja, joiden pää on toisessa päässä ja pituussuunnassa, jolloin kaksi puolikkaata voidaan levittää toisistaan lisäyksen jälkeen.

Miksi heillä on merkitystä autoteollisuudessa:

Positiivinen lukitusmekanismi: Ne toimivat fyysisenä esteenä, estäen muita kiinnikkeitä (kuten mutterit) tai nastat (kuten Clevis -nastat) tukeutumasta värähtelyn, pyörimisen tai ulkoisten voimien takia.
Turvallisuuskriittinen varmuuskopio: Sovelluksissa, kuten linnapähkinöiden kiinnittäminen pyörälaakereihin tai kriittisiin yhteyksiin, jaetun nasta on elintärkeä turvallisuuden redundanssi, joka estää katastrofaalisen vajaatoiminnan, jos ensisijainen kiinnitys löysyy.
Nopea visuaalinen tarkastus: Onko jaettu nasta asennettu oikein ja päät on levitetty helposti todennettavissa rutiinitarkastusten aikana.
Taloudellinen ratkaisu: Yksinkertainen suunnittelu- ja valmistusprosessi tekee niistä erittäin kustannustehokkaan lukitusmenetelmän.

Autoteollisuussovellusten tärkeimmät edut:

Luotettava loosing: tarjoaa yksinkertaisen, mekaanisen lukon, joka on välttämätöntä korkean värähtelyn autoympäristöissä.
Helppo manuaalinen asennus: Vaatii minimaaliset työkalut (pihdit tai vasara) eikä erityisiä taitoja.
Laaja sovellettavuus: Käytetään laajalla halkaisijavalikoimalla monipuolisten mutterien, pulttien ja tapien kiinnittämiseksi.
Korroosionkestävyysvaihtoehdot: Saatavana materiaaleina, kuten sinkkisääteinen teräs (kustannustehokkuuden ja perussuojan standardi) tai ruostumattomasta teräksestä altistuneiden alueiden kestävyyden parantamiseksi.
Standardien noudattaminen: Valmistettu eritelmille, kuten DIN 94, ISO 1234, GB/T 91, ASME B18.8.1, ANSI B18.6.3, JIS B 1351, EN 22340, varmistaa materiaalin laatu ja ulottuvuuden johdonmukaisuus luotettavan sopivuuden ja toiminnan kannalta. ISO 1234 ja DIN 94 pidetään laajasti vastaavana GB/T 91.

Ihanteelliset autoteollisuuden sovellukset:

Linnapähkinöiden kiinnittäminen: Pyöränlaakereilla, akseleilla ja jousituskomponenteilla.
Clevis -nastajen lukitus: Ohjaus-, jousitus- ja jarruyhteydet.
Kiinnitys Yoke -mutterit: voimansiirtokomponenteissa.
Tappien ja kiinnittimien kiinnittäminen: erilaisissa ohjausvarmissa, solmiotangossa ja rungon komponenteissa, joissa tarvitaan yksinkertainen lukko.

Standardointi ja vaihdettavuus: Jaetut nastat ovat erittäin standardisoituja maailmanlaajuisesti, määriteltynä standardeilla, kuten GB/T 91-2000, ISO 1234: 1997, DIN 94: 1987, ASME B18.8.1-2020, ANSI B18.6.3, JIS B 1351: 2010, EN 22340: 1992. Vahva vastaavuus GB/T 91: n, ISO 1234: n ja DIN 94: n välillä varmistaa, että autovalmistajat voivat luotettavasti hankkia vaihdettavissa olevia jakautuneita nastaa toimittajilta ympäri maailmaa, mikä varmistaa yhdenmukaisen laadun ja sopii turvallisuuskriittisiin lukitustehtäviin. Eri standardit voivat määrittää hiukan erilaisia materiaaleja tai viimeistelyjä, mutta ydinfunktio ja mittasarja ovat suurelta osin kohdistettu vastaavissa muodoissa.

Zhejiang Zhongrui Autoosat: Kumppanisi tarkkuusautojen kiinnitys

Zhejiang Zhongrui -autoosissa ymmärrämme kriittiset roolit, joita nämä näennäisesti yksinkertaiset nastat ovat autojen kokoonpanojen luotettavuudessa ja turvallisuudessa. IATF 16949 -sertifioituina valmistajina olemme sitoutuneet tuottamaan korkealaatuisia rinnakkaisia nastaa, joissa on sisäinen säie, clevis-nastat, joissa on pään, jaetut nastat ja laaja valikoima muita autoteollisuuskiinnikkeitä, jotka täyttävät tiukat kansainväliset standardit, mukaan lukien GB/T, DIN, ISO, JIS ja ASME.

Tarkkuuden valmistuksen, tiukan laadunvalvonnan ja syvän ymmärtämisen asiantuntemuksemme kansainvälisten standardien ekvivalensseista varmistaa, että saat luotettavia, vaihdettavia kiinnikkeitä, jotka on optimoitu suorituskykyyn vaativissa autojen ympäristöissä. Tarvitsetko tavanomaisen GB/T -nastan, jolla on tunnettu ISO -ekvivalentti tai tarvitset ohjeita tietyn sovelluksen oikean PIN -koodin valitsemiseksi, tiimimme on valmis auttamaan.

Kumppanimme kanssamme hankinnan virtaviivaistamiseksi, toimitusketjun kestävyyden parantamiseksi ja ajoneuvosi pitävien kiinnikkeiden horjumattoman laadun varmistamiseksi. Lisätietoja ominaisuuksistamme ja tutustu kattavaan valikoimaan autoteollisuuden kiinnitysratkaisuja. Käy verkkosivustollamme tai ota meihin yhteyttä tänään.
